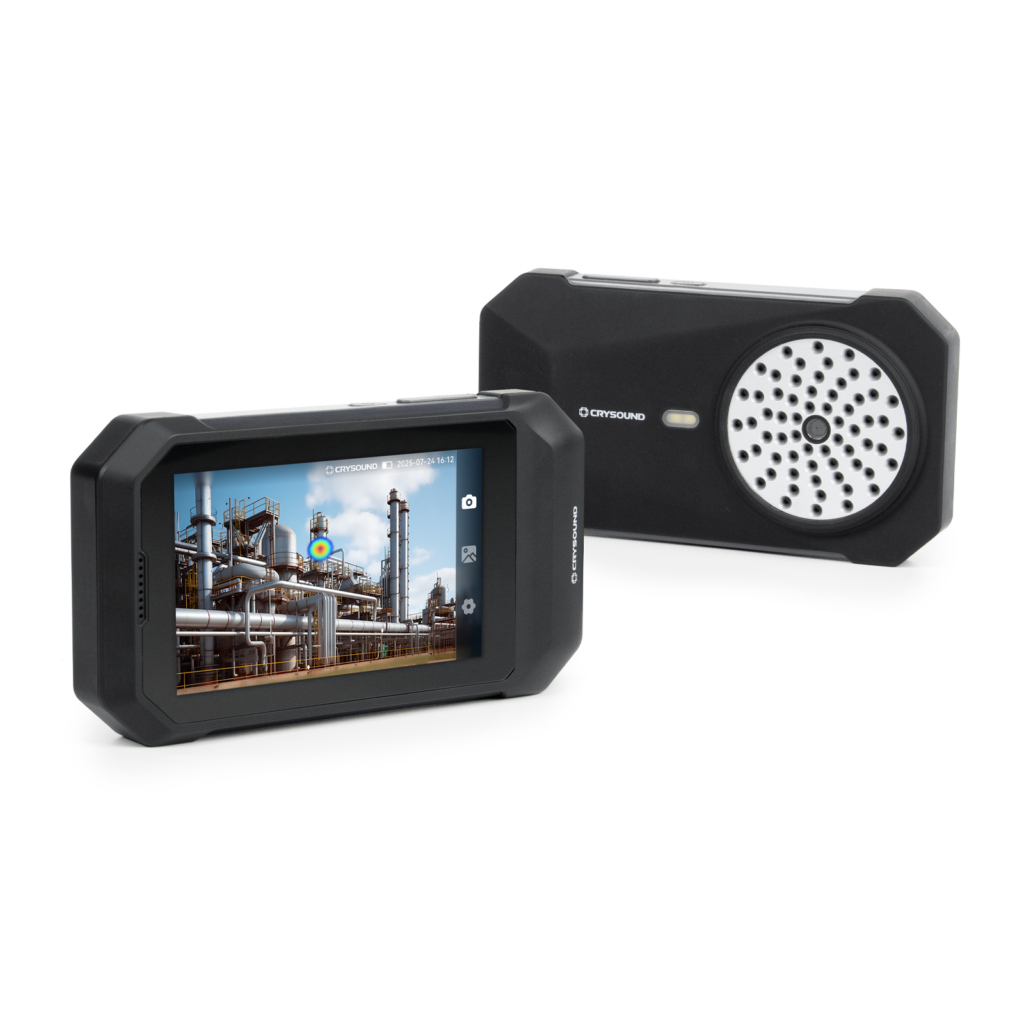

CRY8025 SonoCam Pocket Pro – akustinen kamera vuotojen ja äänilähteiden paikantamiseen

CRY8025 series Acoustic Imager

Miksi valita CRY8025 SonoCam Pocket Pro?

Paikanna ongelma visuaalisesti

Perinteisessä vianhaussa ongelman aiheuttavan äänen löytäminen voi olla haastavaa. Akustinen kamera muuttaa äänen visuaaliseksi tiedoksi ja näyttää äänilähteen sijainnin suoraan kamerakuvan päällä.

Näet nopeasti, missä ongelma on, ja voit kohdistaa tarkemman tutkimuksen oikeaan kohtaan.

Löydä paineilmavuodot nopeasti

Pienikin paineilmavuoto voi aiheuttaa jatkuvia kustannuksia. Vuotojen etsiminen manuaalisesti vie aikaa, eikä kaikkia vuotoja ole mahdollista kuulla tuotantoympäristön taustamelun keskeltä.

CRY8025 auttaa paikantamaan vuodot nopeasti esimerkiksi:

• paineilmaverkostoista
• liittimistä ja liitoksista
• venttiileistä
• putkistoista
• paineilmalaitteista
• tyhjiöjärjestelmistä.

Vuodon paikantamisen lisäksi laitteella voidaan arvioida vuodon määrää ja siihen liittyvää taloudellista hävikkiä, jolloin kunnossapito voi priorisoida korjaukset niiden vaikutuksen perusteella.

Akustinen kamera kunnossapidon työkaluksi

CRY8025 SonoCam Pocket Pro on suunniteltu tilanteisiin, joissa ongelman lähde pitää löytää nopeasti, turvallisesti ja mahdollisimman pienellä valmistelulla.

Kamera soveltuu esimerkiksi:

Paineilmavuotojen paikannukseen
Tunnista vuotokohdat nopeasti ja arvioi niiden aiheuttamaa hukkaa.

Kaasu- ja tyhjiövuotojen etsintään
Paikanna vuotoja ilman fyysistä kosketusta kohteeseen.

Sähköjärjestelmien tarkastuksiin
Seulo ja paikanna osittaispurkauksiin liittyviä äänilähteitä.

HVAC-järjestelmien vianhakuun
Etsi poikkeavia äänilähteitä ja ilmavuotoihin liittyviä ongelmia.

Ennakoivaan kunnossapitoon
Ota akustinen tarkastus osaksi säännöllisiä kunnossapitokierroksia.

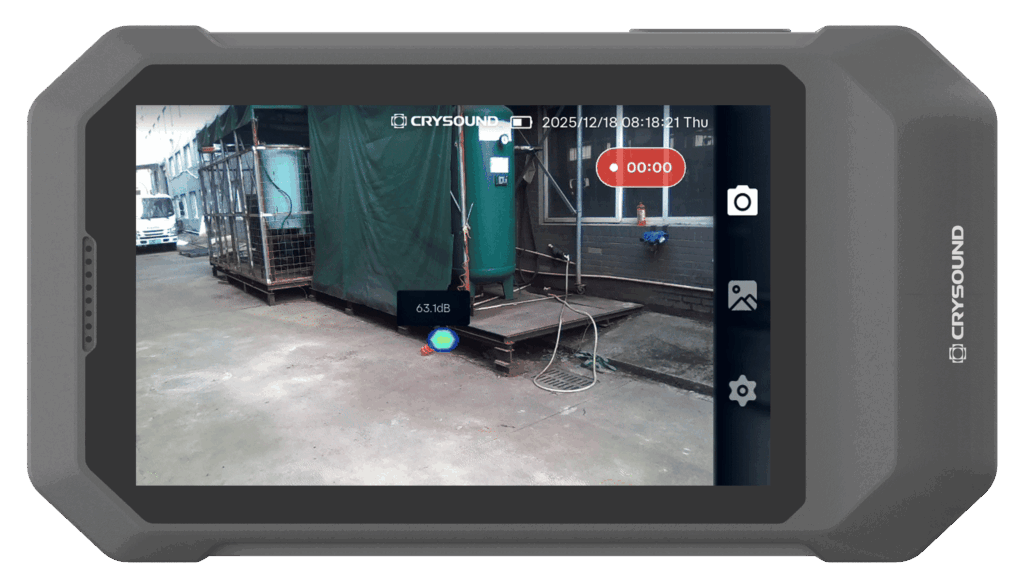

Näe ääni kameran näytöllä

CRY8025 yhdistää kamerakuvan ja reaaliaikaisen akustisen kuvantamisen.

64 mikrofonin muodostama mikrofoniryhmä havaitsee äänilähteen ja näyttää sen sijainnin visuaalisesti kamerakuvassa. Tämä helpottaa ongelmakohdan löytämistä huomattavasti verrattuna pelkkään kuunteluun.

2–65 kHz:n taajuusalue mahdollistaa myös ultraäänialueella esiintyvien äänilähteiden tutkimisen.

Mittaus voidaan tehdä 0,3–120 metrin etäisyydeltä, joten tarkastuksia voidaan tehdä myös kohteista, joihin ei ole turvallista tai käytännöllistä mennä aivan lähelle.

Paineilmavuotojen paikannus ja mittaus

Paineilma on yksi teollisuuden yleisistä energianlähteistä – ja samalla yksi järjestelmistä, joissa energiaa voi kadota huomaamatta.

Vuotava liitin, venttiili tai putkiliitos voi aiheuttaa jatkuvaa energiankulutusta. Mitä pidempään vuoto jää korjaamatta, sitä suuremmaksi kustannus kasvaa.

CRY8025 SonoCam Pocket Pro auttaa muuttamaan vuodon näkymättömästä kustannuksesta konkreettiseksi mittaustulokseksi.

Tarkasta → paikanna → arvioi → korjaa

Akustisella kameralla voidaan:

1. tarkastaa tuotantoympäristö nopeasti
2. paikantaa vuodon tarkka sijainti
3. arvioida vuodon määrää
4. arvioida vuodon aiheuttamaa kustannusta
5. dokumentoida havainto
6. kohdistaa korjaustoimenpiteet tärkeimpiin vuotoihin.

Näin paineilmavuotojen paikannus voidaan liittää osaksi järjestelmällistä energiatehokkuuden ja kunnossapidon kehittämistä.

Osittaispurkausten paikannus

CRY8025 soveltuu myös sähköjärjestelmien osittaispurkausten (Partial Discharge, PD) seulontaan ja paikantamiseen.

Osittaispurkaus voi synnyttää ultraäänialueelle sijoittuvia ääniä, joita akustisella kameralla voidaan havaita ja paikantaa.

Kameraa voidaan hyödyntää esimerkiksi:

• kojeistojen tarkastuksissa
• kaapelipäätteiden tutkimisessa
• eristimien tarkastuksissa
• kiskojärjestelmien tarkastuksissa
• sähkökomponenttien esiseulonnassa.

Akustinen kamera auttaa tunnistamaan epäilyttävän kohdan nopeasti, minkä jälkeen kohteelle voidaan tehdä tarvittaessa tarkemmat tutkimukset tarkoitukseen soveltuvilla mittausmenetelmillä.

HVAC-järjestelmien vianhaku

Akustista kuvantamista voidaan hyödyntää myös ilmanvaihto- ja HVAC-järjestelmien tarkastuksissa.

CRY8025:n avulla voidaan paikantaa esimerkiksi:

• ilmavuotoja
• poikkeavia ilmavirran aiheuttamia ääniä
• vuotavia liitoksia
• venttiilien ja säätölaitteiden ongelmia
• muita epänormaaleja äänilähteitä.

Kun äänen lähde voidaan nähdä kameran näytöllä, vian paikantaminen nopeutuu ja turha vianetsintä vähenee.

Helppo käyttää – valmis mittauskierrokselle

CRY8025 SonoCam Pocket Pro on suunniteltu kenttäkäyttöön.

Vain 270 grammaa painava ja 150 × 83 × 27,5 mm:n kokoinen kamera kulkee helposti mukana huolto- ja kunnossapitokierroksilla.

4,3 tuuman kosketusnäyttö tarjoaa selkeän näkymän mittaukseen, ja automaattinen taajuusalueen valinta helpottaa laitteen käyttöönottoa.

Käyttäjän ei tarvitse olla akustisen kuvantamisen asiantuntija päästäkseen nopeasti alkuun.

Dokumentoi mittaustulokset

Kunnossapidossa pelkkä havainto ei aina riitä. Mittaustulos pitää pystyä dokumentoimaan ja tarvittaessa todentamaan myös myöhemmin.

CRY8025:llä voidaan tallentaa:

• kuvia
• videoita
• äänitallenteita
• mittausdataa.

Laitteen 32 GB tallennustila mahdollistaa mittaustulosten tallentamisen suoraan kameraan.

USB-C- ja Wi-Fi-yhteydet helpottavat tiedonsiirtoa ja mittaustulosten jatkokäsittelyä.

Tee kunnossapidosta mitattavaa

Kun vuoto tai muu poikkeama voidaan dokumentoida kuvan, mittaustiedon ja kustannusarvion kanssa, kunnossapidon on helpompi perustella korjaustoimenpiteet ja seurata niiden vaikutuksia.
