3 tapaa tunnistaa laadukas 3D-skanneri

3D-skannereiden määrä markkinoilla on kasvanut nopeasti viime vuosina. Monen laitteen tekniset tiedot näyttävät paperilla lähes identtisiltä: tarkkuus, resoluutio ja mittausnopeus ovat usein hyvin samankaltaisia.

Pelkkien speksien perusteella on kuitenkin vaikea arvioida, kuinka hyvin laite toimii todellisessa tuotantoympäristössä.

Siksi käytännön testit ovat usein paras tapa arvioida laitteen todellista suorituskykyä. On olemassa muutamia yksinkertaisia testejä, joilla voidaan nopeasti nähdä, onko 3D-skannerin mittausdata laadukasta – ilman erillisiä kalibroituja mitta-artifakteja.

Tässä artikkelissa käymme läpi kolme käytännön testiä, joita voidaan käyttää 3D-skannerin laadun arviointiin.

1. Sylinterisyystesti – paljastaa datan laadun

Yksi nopeimmista tavoista arvioida 3D-skannerin mittausdataa on sylinterin skannaus.

Teoriassa täydellisen sylinterin pinta on tasainen ja symmetrinen. Kun kappale skannataan, ohjelmisto pystyy analysoimaan kuinka paljon mitattu muoto poikkeaa ideaalista sylinteristä.

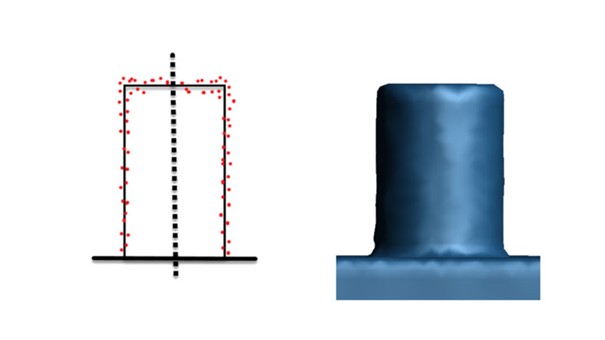

Jos skannerin raakadata on laadukasta:

• sylinterin muoto pysyy tasaisena
• poikkeamat ovat pieniä
• analyysi näyttää realistisen muotovirheen

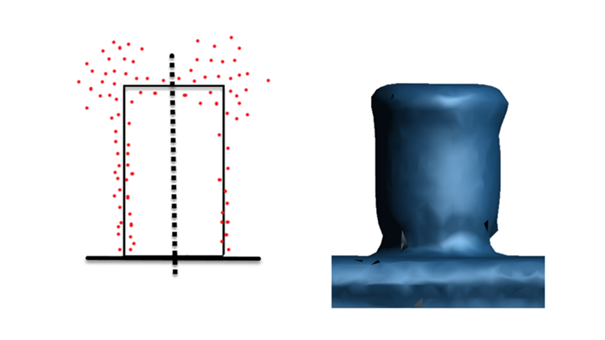

Heikkolaatuisella skannerilla tuloksissa voi näkyä esimerkiksi:

• kohinaa datassa
• epätasaisia pintoja
• sylinterin muodon vääristymistä

Joissain tapauksissa sylinteri voi näyttää analyysissä jopa “sienimäiseltä”, mikä kertoo että datassa on paljon kohinaa ja mittaustarkkuus kärsii.

Tämä testi kertoo paljon siitä, kuinka laadukasta skannerin raakadata on ennen ohjelmiston suodattamista.

2. Volyymitarkkuus – mittausten toistettavuus

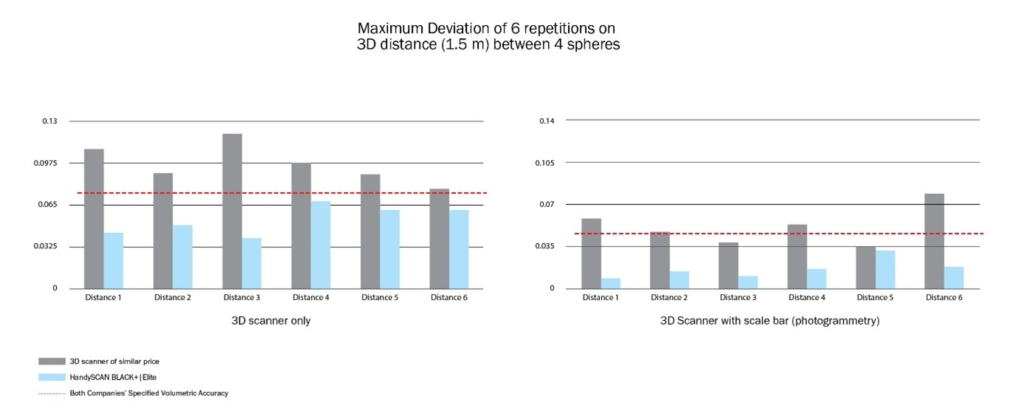

Toinen tärkeä ominaisuus 3D-skannerille on mittausten toistettavuus.

Hyvä skanneri antaa samasta kappaleesta lähes saman mittaustuloksen, vaikka mittaus toistettaisiin useita kertoja.

Tätä voidaan testata yksinkertaisesti:

1. skannaa sama kappale useita kertoja
2. vertaile tuloksia
3. tarkista kuinka paljon mitat vaihtelevat

Testi voidaan tehdä kahdella tavalla:

Toistettavuus (repeatability)
Sama käyttäjä mittaa kappaleen useita kertoja.

Uusittavuus (reproducibility)
Useampi käyttäjä mittaa saman kappaleen.

Jos mittaustulokset vaihtelevat merkittävästi, se voi viitata siihen että skannerin volyymitarkkuus ei ole riittävä käytännön mittauksiin.

Teollisuudessa tämä on tärkeää esimerkiksi:

• suurten kappaleiden mittauksessa
• kokoonpanojen tarkastuksessa
• laadunvalvonnassa

Jos mittaustulos muuttuu mittauksesta toiseen, siihen on vaikea luottaa tuotannossa.

3. Lämpöstabiilisuus – pysyykö tarkkuus käytössä?

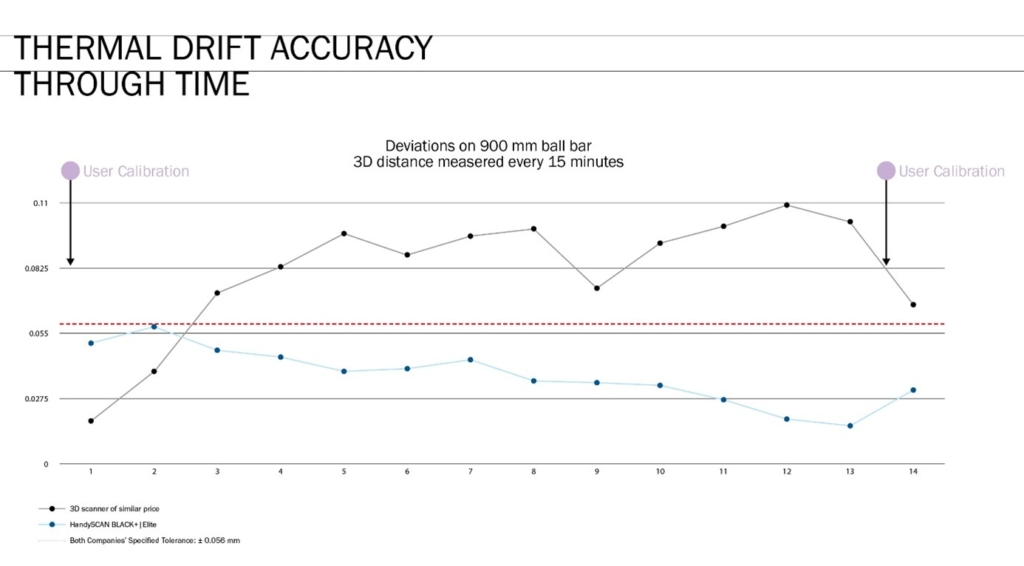

Kolmas tärkeä testi liittyy lämpöstabiilisuuteen.

Teollisessa ympäristössä mittauslaitteet ovat usein käytössä pitkään ja lämpötila voi vaihdella. Jos skanneri ei ole riittävän stabiili, mittaustarkkuus voi muuttua käytön aikana.

Testi on yksinkertainen:

1. mittaa kappale
2. mittaa sama kappale uudelleen 20–30 minuutin kuluttua
3. toista mittaus esimerkiksi tunnin tai kahden kuluttua

Tuloksia vertaamalla nähdään, muuttuuko mittaustulos ajan myötä.

Laadukas skanneri säilyttää mittaustarkkuutensa ilman jatkuvaa kalibrointia. Heikommalla laitteella tulokset voivat alkaa poiketa toisistaan käytön aikana.

Tämä ominaisuus on tärkeä erityisesti:

• tuotannon mittauksessa
• kenttäkäytössä
• pitkissä mittausprojekteissa

Tiivistetysti

3D-skannerin laatua on vaikea arvioida pelkkien teknisten tietojen perusteella. Käytännön testit paljastavat nopeasti, miten laite toimii todellisissa mittaustilanteissa.

Kolme yksinkertaista testiä ovat:

1. Sylinterisyystesti
Paljastaa mittausdatan kohinan ja muotovirheet.

2. Volyymitarkkuus
Kertoo kuinka hyvin mittaustulokset toistuvat.

3. Lämpöstabiilisuus
Näyttää säilyykö mittaustarkkuus käytön aikana.

Kun nämä kolme asiaa ovat kunnossa, voidaan yleensä luottaa siihen, että 3D-skanneri toimii myös teollisuuden vaativissa mittaustehtävissä.
