Geometriset toleranssit selkokielellä – esimerkit ja merkitys 3D-mittauksessa

Geometriset toleranssit ovat tärkeä osa nykyaikaista koneensuunnittelua, valmistusta ja laadunvarmistusta. Niillä määritellään, kuinka paljon kappaleen muoto, suunta, sijainti tai heitto saa poiketa suunnitellusta ilman, että osa menettää toimintakykyään.

Perinteiset mittatoleranssit kertovat esimerkiksi reiän halkaisijan tai kappaleen pituuden sallitun vaihteluvälin. Geometriset toleranssit menevät pidemmälle: ne kertovat, missä asennossa, muodossa ja suhteessa eri pinnat, reiät ja akselit saavat olla toisiinsa nähden.

Tämä on erityisen tärkeää konepajoille, konerakentajille, suunnittelutoimistoille ja laatuinsinööreille. Kappale voi olla mitoiltaan “oikean kokoinen”, mutta silti toimimaton, jos reiät eivät ole oikeassa linjassa, pinta ei ole riittävän tasomainen tai akseli ei ole kohtisuorassa kiinnityspintaan nähden.

3D-mittaus, mittavarret, laser trackerit ja 3D-skannerit auttavat varmistamaan, että geometriset toleranssit täyttyvät käytännössä – ei vain piirustuksessa.

Mitä geometriset toleranssit tarkoittavat?

Geometriset toleranssit kuvaavat kappaleen geometrian sallittuja poikkeamia. Niitä käytetään silloin, kun pelkkä pituus-, leveys- tai halkaisijamitta ei riitä kertomaan, onko osa valmistettu oikein.

Yksinkertainen esimerkki: levyosassa voi olla kaksi reikää, joiden halkaisijat ovat toleranssissa. Silti osa ei välttämättä sovi kokoonpanoon, jos reikien keskinäinen sijainti on pielessä. Tällöin tarvitaan sijaintitoleranssia.

Toinen esimerkki: koneistettu kiinnityspinta voi olla oikeassa korkeudessa, mutta jos pinta on kupera, kovera tai vino, vastakappale ei asetu siihen oikein. Tällöin tarkastellaan esimerkiksi tasomaisuutta tai yhdensuuntaisuutta.

Geometriset toleranssit auttavat suunnittelijaa kertomaan valmistukselle ja laadunvarmistukselle, mikä kappaleessa on toiminnan kannalta kriittistä.

Yleisimmät geometriset toleranssit selitettynä

Geometriset toleranssit voidaan jakaa käytännössä muutamaan pääryhmään: muototoleranssit, suuntatoleranssit, sijaintitoleranssit ja heittotoleranssit.

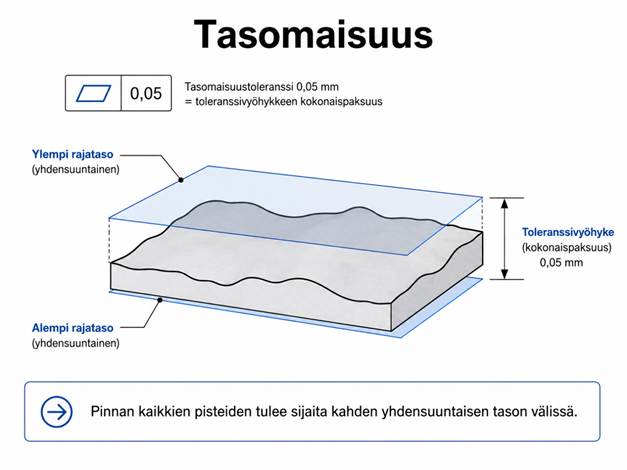

Tasomaisuus kertoo, kuinka suora tai tasainen pinta saa olla. Esimerkiksi koneen runkoon tuleva kiinnityspinta voi vaatia hyvää tasomaisuutta, jotta laite asettuu oikein eikä synny jännityksiä.

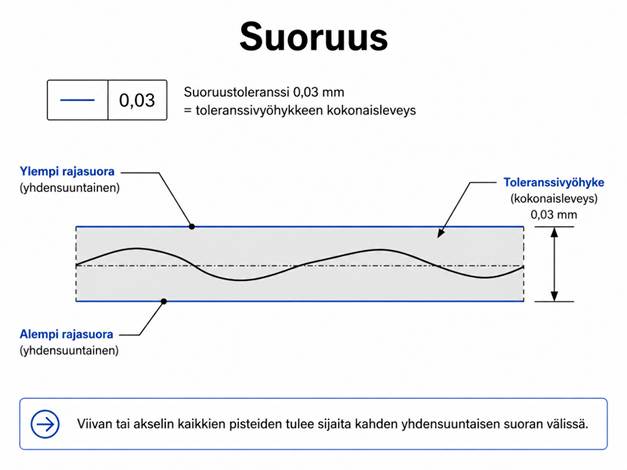

Suoruus kertoo, kuinka paljon viiva, reuna tai akseli saa poiketa suorasta muodosta. Tämä voi olla tärkeää esimerkiksi ohjainkiskoissa, akseleissa tai pitkissä koneistetuissa pinnoissa.

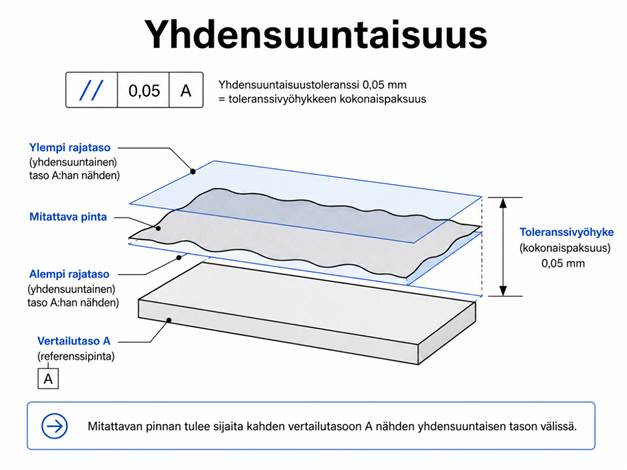

Yhdensuuntaisuus kertoo, kuinka hyvin kaksi pintaa tai akselia ovat samansuuntaisia. Esimerkiksi koneistettavan kappaleen ylä- ja alapinnan välinen yhdensuuntaisuus voi vaikuttaa siihen, miten osa asettuu kokoonpanossa.

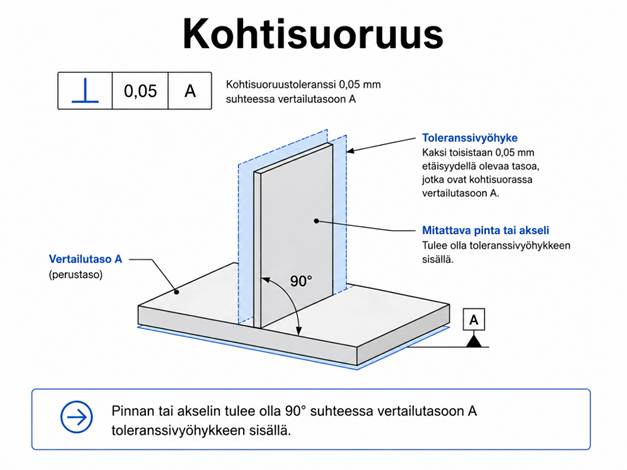

Kohtisuoruus tarkoittaa, kuinka tarkasti pinta tai reikä on 90 asteen kulmassa suhteessa vertailupintaan. Tämä on tärkeää esimerkiksi laakeripesissä, kiinnityskorvakkeissa ja koneistetuissa runkorakenteissa.

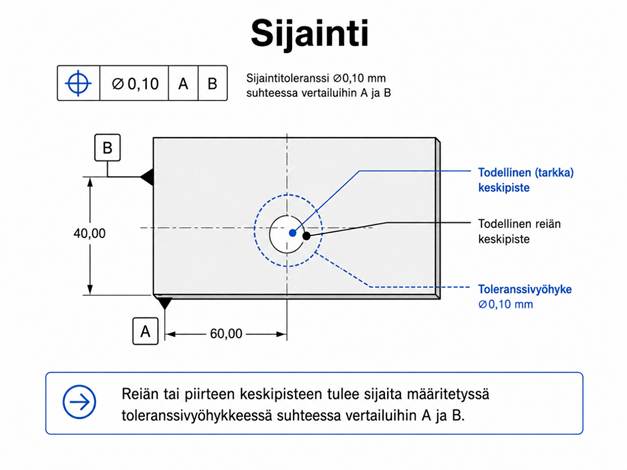

Sijainti määrittää, kuinka tarkasti esimerkiksi reiän, tapin tai akselin keskipisteen pitää sijaita suhteessa perusmittoihin ja vertailupintoihin. Tämä on yksi yleisimmistä ja tärkeimmistä geometrisista toleransseista kokoonpantavissa osissa.

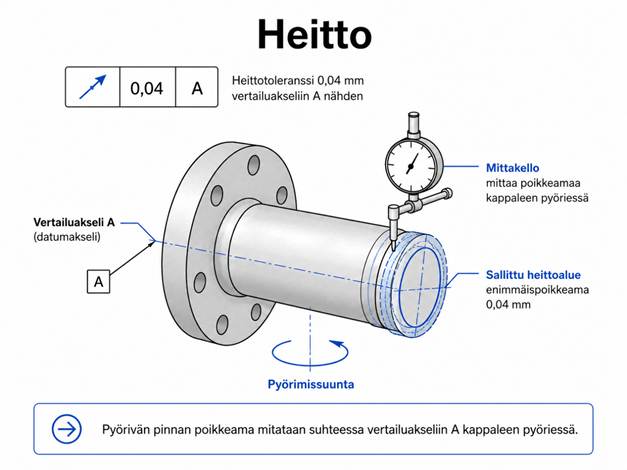

Heitto kertoo, kuinka paljon pyörivä pinta tai akseli saa poiketa pyörimisakselistaan. Tätä käytetään esimerkiksi akseleissa, laipoissa, teloissa ja pyörivissä koneenosissa.

Miksi geometriset toleranssit ovat tärkeitä valmistavassa teollisuudessa?

Geometriset toleranssit vaikuttavat suoraan osien yhteensopivuuteen, kokoonpantavuuteen, käyttöikään ja laatuun. Jos toleranssit eivät täyty, seurauksena voi olla asennusongelmia, värinää, kulumista, vuotoja tai ennenaikaisia vaurioita.

Konepajassa ongelma näkyy usein vasta kokoonpanossa: osa on valmistettu piirustuksen mittojen mukaan, mutta se ei silti sovi paikalleen. Syynä voi olla esimerkiksi väärä reikien sijainti, vino kiinnityspinta tai hitsauksessa syntynyt muodonmuutos.

Geometriset toleranssit auttavat ehkäisemään näitä ongelmia. Ne kertovat valmistajalle, mihin kohtiin pitää kiinnittää erityistä huomiota, ja laadunvarmistukselle, mitä pitää mitata.

Hyvin määritellyt geometriset toleranssit eivät tarkoita sitä, että kaikesta tehdään tarpeettoman tarkkaa. Päinvastoin: niiden avulla tarkkuus kohdistetaan oikeisiin kohtiin. Tämä parantaa laatua ja voi samalla vähentää turhaa koneistusta, tarkastusta ja kustannuksia.

Miten 3D-mittaus auttaa geometrisissa toleransseissa?

Geometristen toleranssien mittaaminen vaatii oikean mittausmenetelmän. Kaikkia toleransseja ei kannata eikä voi mitata samalla tavalla.

Mittavarsi, kuten FARO Quantum -sarjan mittavarsi, sopii hyvin yksittäisten piirteiden, reikien, tasojen ja sijaintien tarkkaan tarkastukseen. Laser tracker taas soveltuu suurten kappaleiden, koneiden, linjausten ja kokoonpanojen mittaukseen. 3D-skanneri, kuten Creaform HandySCAN tai MetraSCAN, soveltuu erityisen hyvin kappaleen koko pinnan muodon, muodonmuutosten ja CAD-vertailun tarkasteluun.

Käytännön esimerkki: hitsattu runkorakenne voidaan 3D-mitata ennen koneistusta. Mittauksessa tarkastetaan kriittisten kiinnityspisteiden sijainti, pintojen tasomaisuus ja reikien keskinäinen asema. Jos poikkeamat havaitaan ajoissa, korjaukset voidaan tehdä ennen kuin kappale etenee seuraavaan työvaiheeseen.

Toinen esimerkki: koneistettu laippa voidaan mitata laser trackerilla tai mittavarrella. Tarkastuksessa voidaan varmistaa rei’ityksen sijainti, laipan tasomaisuus ja pyörivän osan heitto. Näin varmistetaan, että osa sopii kokoonpanoon ja toimii suunnitellusti.
