Kuinka tarkkaa 3D-skannaus on?

3D-skannaus on viime vuosina yleistynyt nopeasti teollisuudessa. Sitä käytetään muun muassa laadunvalvontaan, reverse engineeringiin, kokoonpanomittauksiin ja tuotannon kehittämiseen. Samalla yksi kysymys nousee lähes aina esiin:

Kuinka tarkkaa 3D-skannaus oikeasti on?

Lyhyt vastaus on: riippuu käytetystä teknologiasta, mittauskohteesta ja mittaustavasta. Parhaimmillaan teolliset 3D-skannerit pääsevät 0,02–0,05 mm tarkkuuteen, mutta todellinen mittaustulos muodostuu useiden tekijöiden yhteisvaikutuksesta.

Tässä artikkelissa käydään läpi, mistä 3D-skannauksen tarkkuus muodostuu ja mitä konepajan tai valmistavan teollisuuden kannattaa ottaa huomioon.

Mitä 3D-skannauksen tarkkuus tarkoittaa?

Kun puhutaan 3D-skannauksen tarkkuudesta, tarkoitetaan yleensä kuinka lähelle mitattu arvo osuu todellista mittaa.

Skannerin valmistaja ilmoittaa tyypillisesti kaksi arvoa:

• Resoluutio – kuinka tiheä pistepilvi muodostuu
• Tarkkuus – kuinka lähellä mitattu piste on todellista geometriaa

Esimerkiksi käsikäyttöinen teollinen 3D-skanneri voi tuottaa:

• resoluutio: 0,02–0,1 mm
• tarkkuus: noin 0,025–0,05 mm

On kuitenkin tärkeää ymmärtää, että resoluutio ei ole sama asia kuin tarkkuus. Vaikka pisteitä olisi paljon, mittaus voi silti sisältää virhettä.

Siksi pelkkä skannerin tekninen datasheet ei kerro koko totuutta mittauksen luotettavuudesta.

Mitkä tekijät vaikuttavat 3D-skannauksen tarkkuuteen?

3D-skannauksen lopullinen mittaustarkkuus riippuu useista käytännön tekijöistä.

1. Mittauskohteen koko

Pienet kappaleet voidaan mitata erittäin tarkasti, mutta mittausalueen kasvaessa myös virhemahdollisuus kasvaa.

Esimerkiksi:

• pieni koneistettu osa → tarkkuus jopa 0,02 mm
• auton kori tai suuri runkorakenne → tyypillisesti 0,05–0,2 mm

Suurissa mittauksissa käytetään usein yhdistelmänä esimerkiksi laser trackeria ja 3D-skannausta, jotta mittakaava pysyy hallinnassa.

2. Mittausmenetelmä

Kaikki 3D-skannerit eivät toimi samalla tavalla.

Yleisimmät teknologiat teollisuudessa ovat:

• Laser-skannerit
• Strukturoitu valo
• fotogrammetriaan perustuvat ratkaisut

Käsiskannerit ovat erittäin tehokkaita monimutkaisten pintojen mittauksessa, kun taas suurten kokoonpanojen mittauksessa käytetään usein laser trackeria tai nivelvarsimittalaitetta.

Oikea teknologia riippuu siis aina mittaustehtävästä.

3. Mittausympäristö

Mittausolosuhteet vaikuttavat enemmän kuin usein ajatellaan.

Tarkkuuteen voivat vaikuttaa esimerkiksi:

• lämpötila ja lämpötilan vaihtelu
• värisevät lattiat tai koneet
• kiiltävät tai tummat pinnat
• mittaajan kokemus

Teollisuudessa mittaus tehdään usein suoraan tuotantoympäristössä, jolloin laitteiston vakaus ja mittausprosessin hallinta korostuvat.

4. Mittausprosessi ja ohjelmisto

Pelkkä skannaus ei vielä ole mittaustulos. Data täytyy myös käsitellä oikein.

Prosessiin kuuluu tyypillisesti:

1. skannaus
2. pistepilven yhdistäminen
3. datan suodatus
4. vertailu CAD-malliin
5. mittaraportin muodostaminen

Jos prosessi tehdään huolimattomasti, tarkka skanneri ei enää takaa tarkkaa lopputulosta.

Siksi käytännössä mittausosaaminen on usein yhtä tärkeää kuin itse laite.

Käytännön esimerkki konepajasta

Konepajassa valmistetaan koneistettu alumiininen runko, jossa on useita kriittisiä kiinnityspintoja.

Perinteisesti mittaus tehtiin:

• mittakelloilla
• käsimittalaitteilla
• useilla eri asetuksilla

Mittaus kesti jopa 2–3 tuntia per kappale.

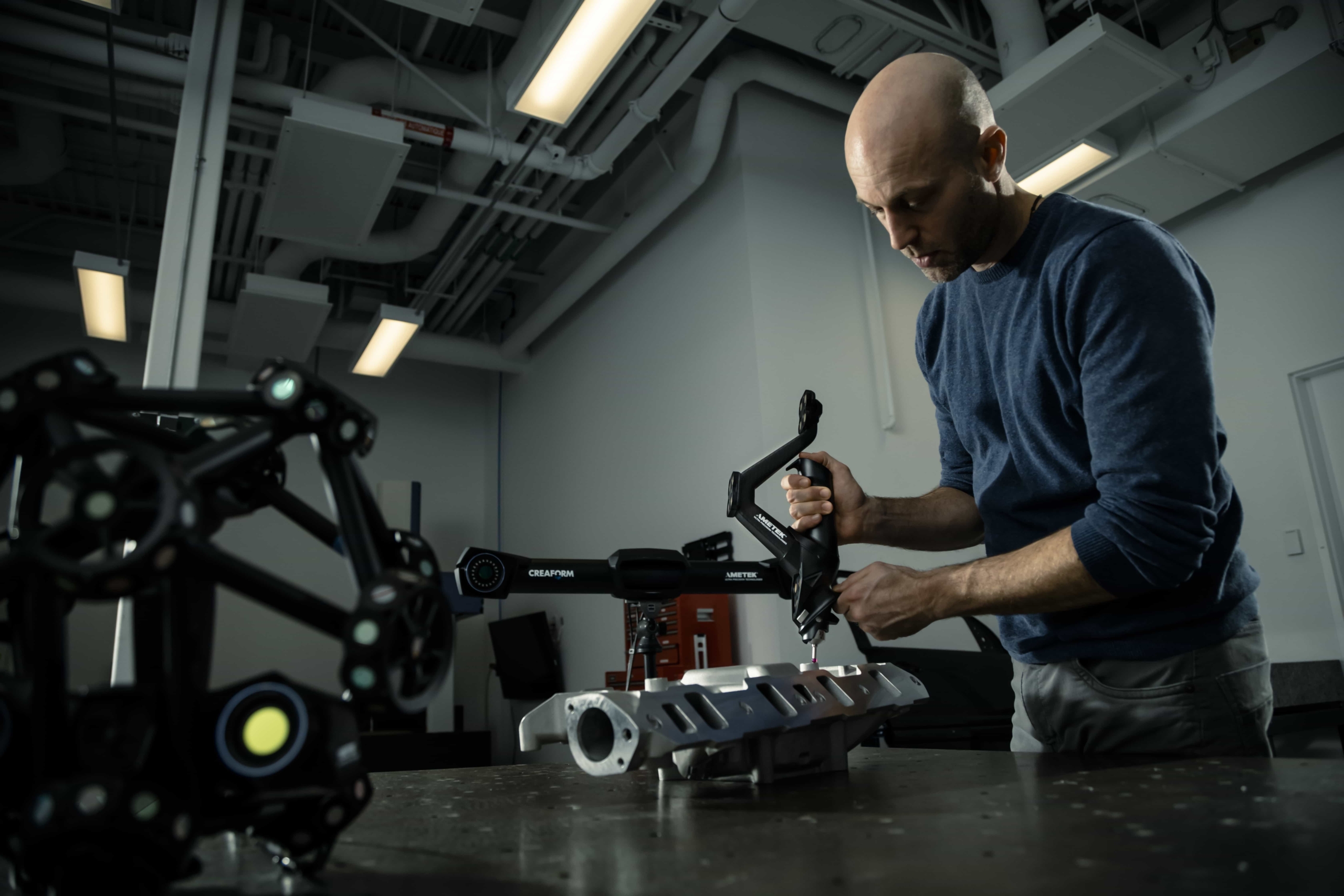

Kun kappale mitattiin käsikäyttöisellä 3D-skannerilla, prosessi muuttui:

1. koko kappale skannattiin noin 5 minuutissa
2. data verrattiin CAD-malliin
3. ohjelmisto tuotti värikartan poikkeamista

Tuloksena:

• mittausaika lyheni merkittävästi
• kaikki pinnat saatiin tarkistettua yhdellä mittauksella
• mittaustarkkuus pysyi noin 0,03–0,05 mm tasolla

Tämä on hyvä esimerkki siitä, miten 3D-skannaus ei ainoastaan mittaa tarkasti, vaan myös tehostaa laadunvalvontaa.

Milloin 3D-skannaus on riittävän tarkkaa?

Useimmissa teollisuuden sovelluksissa 3D-skannauksen tarkkuus on enemmän kuin riittävä.

Tyypillisiä käyttökohteita ovat:

• valukappaleiden tarkastus
• hitsattujen rakenteiden mittaus
• kokoonpanojen tarkastus
• reverse engineering
• muottien ja työkalujen tarkastus

Jos toleranssit ovat alle 0,01 mm, perinteinen koordinaattimittauskone (CMM) voi olla parempi vaihtoehto.

Mutta suurimmassa osassa konepajateollisuutta 3D-skannaus tarjoaa erittäin hyvän yhdistelmän nopeutta, tarkkuutta ja käytännöllisyyttä.

Yhteenveto

3D-skannauksen tarkkuus ei ole yksi yksittäinen luku. Se muodostuu useiden tekijöiden yhdistelmästä:

• käytetty mittausteknologia
• kappaleen koko ja geometria
• mittausolosuhteet
• mittausprosessi ja osaaminen

Teollisessa käytössä 3D-skannaus saavuttaa tyypillisesti 0,02–0,05 mm tarkkuuden, mikä riittää valtaosaan konepajojen ja valmistavan teollisuuden mittaustarpeista.

Kun mittausratkaisu valitaan oikein, 3D-skannaus voi parantaa merkittävästi:

• laadunvalvontaa
• mittauksen nopeutta
• tuotannon kehittämistä

Siksi yhä useampi yritys ottaa 3D-skannauksen osaksi päivittäistä mittausprosessia.
