Pistepilvi CAD-malliksi – tarkat lähtötiedot teollisuuden suunnitteluun

Teollisuuden suunnittelu- ja muutostöissä yksi yleisimmistä haasteista on lähtötietojen luotettavuus. Vanhoja piirustuksia voi puuttua, dokumentaatio ei vastaa nykytilannetta tai tuotantoympäristöön on tehty vuosien varrella muutoksia, joita ei ole päivitetty suunnitteluaineistoihin. Kun uusi laite, putkisto, säiliörakenne, hoitotaso tai rakennusosa täytyy suunnitella olemassa olevaan ympäristöön, arvailulle ei pitäisi jäädä tilaa.

Tässä kohtaa pistepilvi CAD-malliksi -prosessi tuo merkittävän hyödyn. Laserkeilauksella kohde mitataan nopeasti kolmiulotteiseksi pistepilveksi, jonka pohjalta voidaan tuottaa suunnittelua tukeva CAD-malli. Lopputuloksena asiakas saa ajantasaisen digitaalisen mallin todellisesta ympäristöstä – ei pelkkää mittaraporttia, vaan käytännön työkalun suunnitteluun, tarkasteluun ja päätöksentekoon.

MLT auttaa asiakkaita koko prosessissa: kohteen mittauksessa, pistepilviaineiston käsittelyssä, CAD-mallinnuksessa ja oikean lopputuloksen määrittelyssä. Tavoitteena ei ole vain mitata kohdetta, vaan tuottaa aineisto, jota konerakentajat, suunnittelutoimistot, BIM-suunnittelijat, valmistava teollisuus ja rakennusteollisuus voivat oikeasti hyödyntää.

Mitä tarkoittaa pistepilven muuttaminen CAD-malliksi?

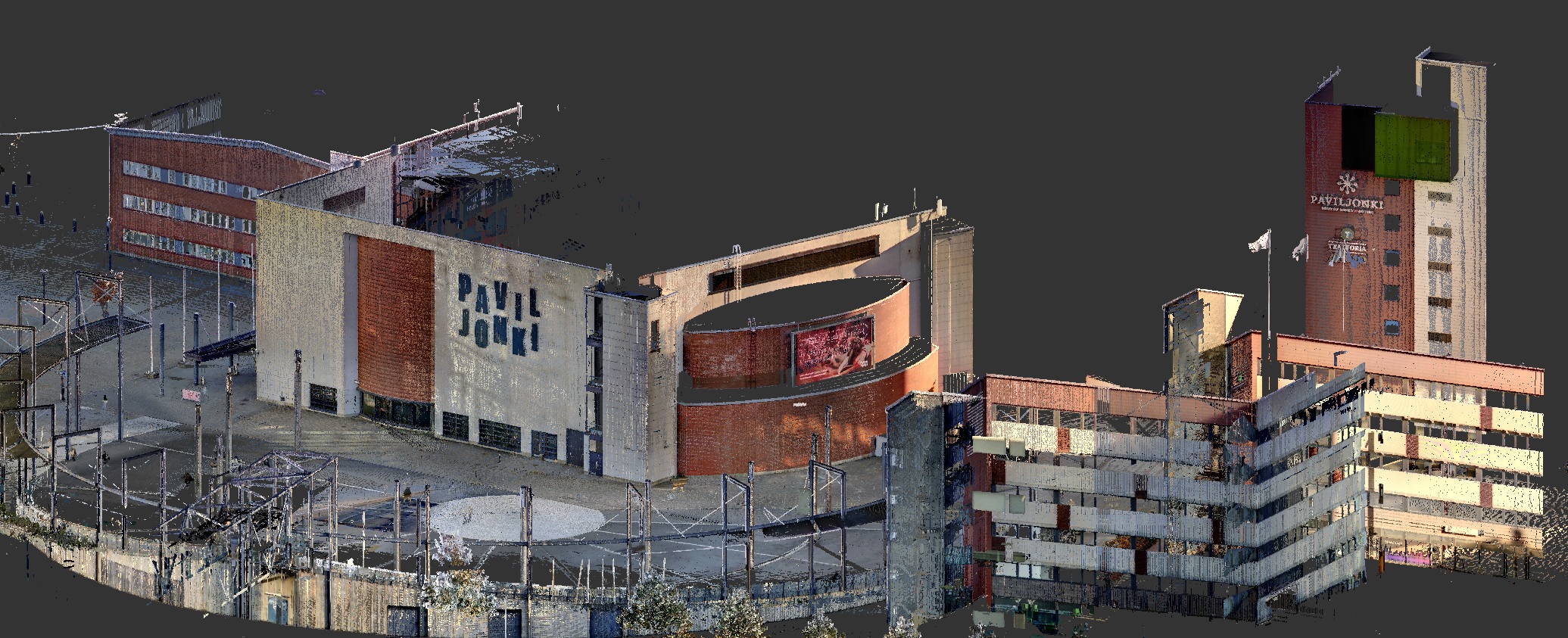

Pistepilvi on laserkeilauksella tuotettu kolmiulotteinen mittausaineisto. Se sisältää suuren määrän mittapisteitä, jotka kuvaavat kohteen todellista muotoa, sijaintia ja ympäristöä. Pistepilvestä voidaan nähdä esimerkiksi säiliöt, putkistot, koneet, rakenteet, seinät, lattiat, kannakkeet ja kulkureitit.

CAD-mallinnuksessa pistepilveä käytetään lähtötietona. Sen päälle tai sen perusteella mallinnetaan suunnittelun kannalta olennaiset geometriat. Tämä ei tarkoita sitä, että jokainen yksityiskohta mallinnetaan automaattisesti täydelliseksi 3D-malliksi. Hyvä lopputulos syntyy, kun mallinnustaso määritellään käyttötarkoituksen mukaan.

Jos tavoitteena on putkistomuutoksen suunnittelu, malliin tarvitaan putkilinjat, liitännät, esteet ja ympäröivät rakenteet. Jos kyse on BIM-suunnittelusta, tarvitaan rakennuksen ja taloteknisten järjestelmien kannalta oikea tietosisältö. Jos tavoitteena on uuden koneen sijoittaminen tuotantotilaan, olennaista on tilavaraus, kuljetusreitit, perustukset ja mahdolliset törmäyskohdat.

Miksi CAD-malli kannattaa tehdä pistepilvestä?

Pistepilven suurin arvo on siinä, että se perustuu todelliseen mitattuun ympäristöön. CAD-malli puolestaan tekee tästä aineistosta helpommin hyödynnettävän suunnittelussa. Kun pistepilvi muutetaan CAD-malliksi, suunnittelija voi käyttää aineistoa tutuissa suunnitteluohjelmissa, tehdä muutoksia, tarkastella törmäyksiä ja suunnitella uusia rakenteita olemassa olevan ympäristön ehdoilla.

Tämä vähentää riskiä, että suunnitelma näyttää hyvältä paperilla mutta ei toimi todellisessa kohteessa. Teollisuusympäristöissä muutostyöt voivat olla kalliita, ja virheet näkyvät usein vasta asennusvaiheessa. Jos uusi putkilinja ei mahdu paikalleen, koneen huoltotila jää liian pieneksi tai rakenne törmää olemassa olevaan esteeseen, seurauksena voi olla lisäsuunnittelua, viivästyksiä ja ylimääräisiä kustannuksia.

Kun pistepilvi CAD-malliksi -prosessi tehdään projektin alkuvaiheessa, ongelmat voidaan tunnistaa ennen kuin ne siirtyvät työmaalle tai valmistukseen.

Käytännön esimerkki: säiliön keilaus muutossuunnittelua varten

Hyvä esimerkki pistepilven hyödyntämisestä CAD-mallinnuksessa on asiakkaan säiliön laserkeilaus muutossuunnittelua varten. Tällaisessa kohteessa suunnittelun onnistuminen riippuu siitä, että säiliön ja sen ympäristön todelliset mitat tunnetaan riittävällä tarkkuudella.

Pelkkä vanha piirustus ei välttämättä kerro, miten putkistot, kannakkeet, kulkureitit ja ympäröivät rakenteet ovat todellisuudessa sijoittuneet. Laserkeilauksella kohde voidaan dokumentoida nopeasti paikan päällä. FARO Focus -tyyppisellä laserkeilaimella saadaan tarkka pistepilvi, jonka avulla ympäristö voidaan tuoda suunnittelijan työpöydälle digitaalisessa muodossa.

Kun pistepilvi käsitellään esimerkiksi FARO SCENE- tai FARO Connect -ohjelmistolla ja viedään CAD-mallinnuksen lähtöaineistoksi, suunnittelija voi tarkastella muutoksen toteutettavuutta todellisen mittatiedon pohjalta. Säiliön ympäristöstä voidaan mallintaa tarvittavat rakenteet, putkilinjat ja tilavaraukset, jolloin muutossuunnittelu ei perustu oletuksiin vaan mitattuun dataan.

Tällainen toimintamalli nopeuttaa projektia ja pienentää riskiä siitä, että asennusvaiheessa tulee vastaan yllätyksiä.

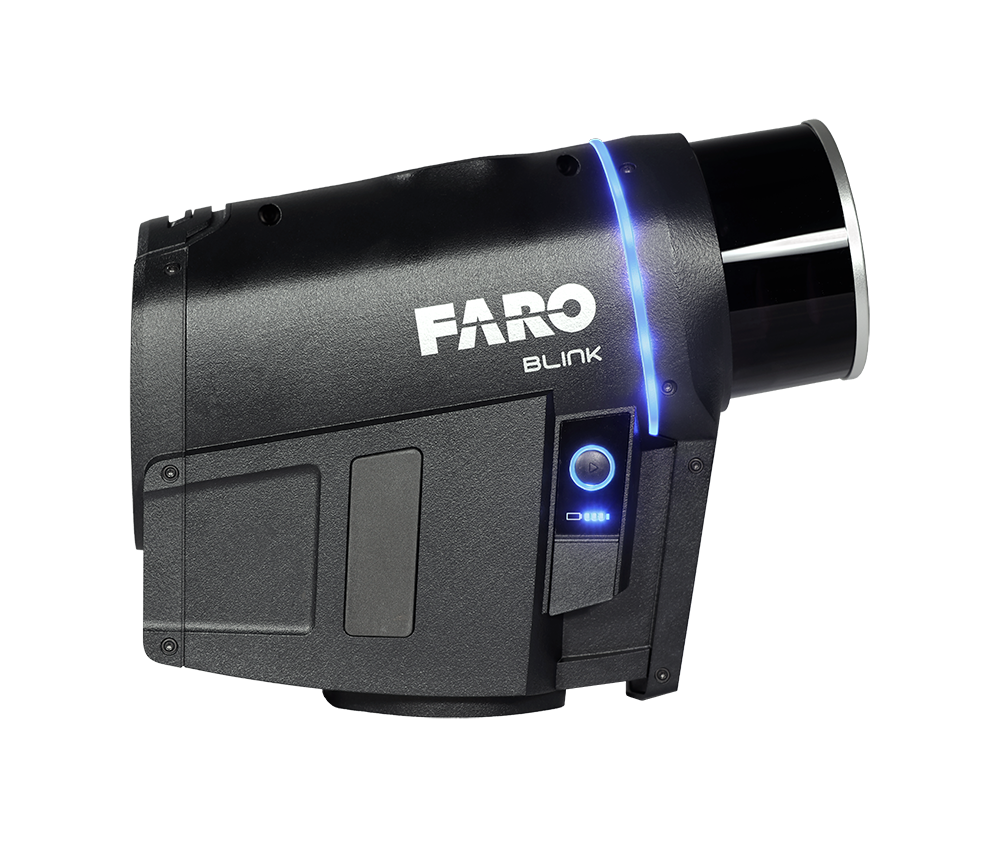

FARO-laserkeilaimet osana tehokasta työnkulkua

MLT:n laserkeilaus- ja 3D-dokumentointiratkaisuissa FARO-laserkeilaimet ovat luonteva osa työnkulkua. FARO Focus soveltuu tarkkaan staattiseen laserkeilaukseen esimerkiksi tuotantotiloissa, rakennuskohteissa, prosessiteollisuudessa ja säiliöympäristöissä. Kun kohteesta tarvitaan tarkka ja yksityiskohtainen pistepilvi CAD-mallinnuksen pohjaksi, staattinen laserkeilaus on usein oikea valinta.

Laajemmissa tai nopeasti dokumentoitavissa ympäristöissä FARO Orbis -mobiililaserkeilain voi olla tehokas vaihtoehto. Sen avulla kohteen kokonaiskuva voidaan kerätä nopeasti esimerkiksi teollisuustiloissa, käytävillä, rakennuksissa tai alueilla, joissa liikuteltavuus ja mittauksen nopeus ovat tärkeitä.

Olennaista ei kuitenkaan ole pelkkä laitevalinta, vaan kokonaisuus. MLT auttaa valitsemaan, millä mittaustavalla saadaan asiakkaan tarpeeseen sopiva aineisto: tarkka pistepilvi, CAD-malli, as-built-malli, BIM-lähtöaineisto tai yhdistelmä näistä.

Mitä asiakkaan kannattaa määritellä ennen mallinnusta?

Ennen kuin pistepilvestä tehdään CAD-malli, kannattaa määritellä mallin käyttötarkoitus. Tarvitaanko malli tarjouslaskentaan, muutossuunnitteluun, valmistukseen, asennussuunnitteluun, BIM-yhteensovitukseen vai dokumentointiin? Mitä kohteesta pitää mallintaa ja millä tarkkuustasolla?

Kaikkea ei aina kannata mallintaa. Usein paras lopputulos syntyy, kun mallinnetaan vain projektin kannalta olennaiset osat. Tämä säästää aikaa, vähentää kustannuksia ja tekee mallista helpommin käytettävän.

MLT:n asiantuntijat auttavat määrittämään oikean mallinnustason jo projektin alussa. Näin asiakas saa aineiston, joka palvelee todellista tarvetta eikä sisällä turhaa työtä.
