3D-mittaus suurille kappaleille – miten valita oikea ratkaisu teollisuuteen

Suurten kappaleiden mittaus on konepajoissa ja valmistavassa teollisuudessa usein yllättävän haastavaa. Mitattava kohde voi olla esimerkiksi hitsattu runko, koneen perusrakenne, suuri valukappale, jigi, muotti tai kokoonpano, jota ei ole helppo siirtää mittahuoneeseen. Samalla toleranssivaatimukset voivat olla tiukkoja, vaikka kappaleen koko kasvaa.

Tässä kohtaa 3D-mittaus nousee käytännön työkaluksi. Sen avulla kappaleen geometria voidaan tarkistaa nopeasti, tarkasti ja usein suoraan tuotantotilassa. MLT tarjoaa tähän sekä 3D-mittauspalveluita että laitteita. Valikoimaan kuuluu muun muassa 3D-skannereita, mittausvarsia ja laser trackereita suurtenkin kohteiden mittaukseen.

Miksi suurten kappaleiden mittaus on oma lajinsa?

Pienen koneistetun osan mittaus onnistuu usein perinteisillä välineillä tai koordinaattimittakoneella, mutta suurissa kappaleissa haasteet muuttuvat. Mittauskohde voi olla vaikeasti saavutettava, pinnat voivat olla monimuotoisia ja kappale voi elää ympäristön, tuennan tai käsittelyn mukana. Lisäksi pelkkä muutaman pisteen tarkistus ei aina riitä, jos halutaan tietää, onko koko rakenne muodossaan vai poikkeaako se CAD-mallista jossain kriittisessä kohdassa.

Juuri siksi suurten kappaleiden 3D-mittauksessa korostuvat mittauksen siirrettävyys, nopeus ja kyky tuottaa laaja kokonaiskuva kappaleesta. Käytännössä tämä tarkoittaa sitä, että mittaus ei ole vain mittojen ottamista, vaan tapa havaita poikkeamat aikaisemmin. Kun suuri kappale tarkistetaan jo valmistuksen aikana, vältetään tilanne, jossa virhe huomataan vasta kokoonpanossa tai asiakkaalla. Tämä säästää sekä aikaa että uudelleentyöstön kustannuksia.

Milloin 3D-käsiskanneri on oikea valinta?

Kun suuri kappale on muodoltaan monimutkainen ja tavoitteena on saada nopeasti paljon pintadataa, 3D-käsiskanneri on usein tehokkain ratkaisu. MLT:n valikoimassa esimerkiksi Creaform HandySCAN 3D MAX on suunnattu juuri suurten osien mittaamiseen. Sen etuna on se, että suuret kappaleet voidaan mitata paikan päällä ilman siirtämistä. Tämä on tärkeä hyöty silloin, kun kappale on raskas, hankalan muotoinen tai jo osa tuotantolinjaa.

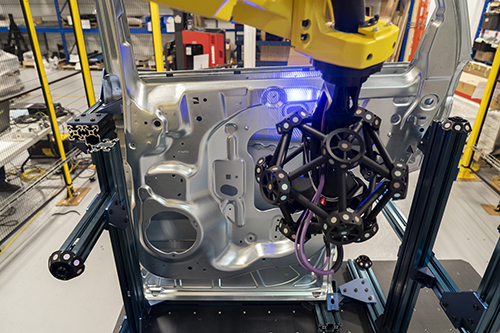

Toinen vahva vaihtoehto on Creaform MetraSCAN 3D. Sen vahvuus on tarkka ja toistettava mittaus tuotantoympäristössä, jossa voi olla tärinää, osien liikettä tai muuta ympäristön vaihtelua. Tämä tekee siitä hyvän ratkaisun esimerkiksi suurille hitsatuille rakenteille, valukappaleille ja muille kohteille, joiden koko ja geometria tekevät perinteisestä mittauksesta hidasta.

Hyvä käytännön esimerkki on suuri hitsattu runko, jonka kiinnityspinnat, reiät ja kokonaismuoto pitää tarkistaa ennen seuraavaa työvaihetta. Käsiskannerilla koko rakenne saadaan nopeasti digitaaliseen muotoon, jonka jälkeen poikkeamat nähdään CAD-vertailussa värikarttana. Näin tarkastus ei jää vain yksittäisten pisteiden varaan, vaan koko kappaleen käyttäytyminen tulee näkyviin.

Milloin laser tracker on paras vaihtoehto?

Jos mittauksen kohteena on hyvin suuri kappale, kokoonpano tai tuotantolaitteen geometria, laser tracker on usein paras ratkaisu. Se soveltuu erityisesti tilanteisiin, joissa kriittiset mittapisteet sijaitsevat kaukana toisistaan tai mittausalue on erittäin laaja.

MLT:n tarjoamat FARO-laser trackerit sopivat juuri tällaisiin kohteisiin. Niiden etu on pitkä mittausalue, nopeus ja mahdollisuus tehdä mittaus paikan päällä ilman raskasta siirtelyä. Tämä on tärkeää esimerkiksi silloin, kun mitataan suuria kokoonpanoja, pitkiä hitsattuja rakenteita, koneiden perustuksia tai tuotantolinjan geometriaa.

Laser tracker ei korvaa 3D-skanneria kaikissa tilanteissa, vaan täydentää sitä. Siinä missä skanneri on vahvoilla laajojen pintojen digitalisoinnissa ja kokonaismuodon tarkastuksessa, tracker toimii erinomaisesti suurten kappaleiden tarkkojen pisteiden, linjausten ja geometrian hallinnassa.

Käytännön esimerkki voisi olla suuri konepajassa valmistettava kehikko, joka lähtee asiakkaalle osaksi tuotantolinjaa. Jos kehikon perusgeometria, kriittisten pisteiden sijainnit ja kokoonpanomitat pitää varmistaa ennen toimitusta, laser tracker on usein nopeampi ja tarkoituksenmukaisempi ratkaisu kuin pelkkä pistekohtainen käsimittaus.

Skanneri vai tracker – kumpi kannattaa valita?

Valinta riippuu ennen kaikkea siitä, mitä halutaan mitata.

Jos tavoitteena on tarkastella kappaleen pintaa, muotoa ja poikkeamia laajasti, 3D-skanneri on yleensä oikea ratkaisu. Se sopii hyvin tilanteisiin, joissa kappaleessa on paljon geometriaa, monimutkaisia muotoja tai tarve vertailla koko pintaa CAD-malliin.

Jos taas tavoitteena on mitata suurten rakenteiden tarkkoja pisteitä, sijainteja, linjauksia tai kokoonpanogeometriaa pitkällä mitta-alueella, laser tracker on usein tehokkaampi vaihtoehto.

Monessa kohteessa paras lopputulos syntyy, kun mittausratkaisu valitaan työn mukaan eikä yhden laitetyypin perusteella. Juuri tässä MLT:n rooli mittauskumppanina korostuu: tärkeintä ei ole vain toimittaa laite, vaan löytää asiakkaalle käytännössä toimiva mittausratkaisu.

Yhteenveto

3D-mittaus suurille kappaleille ei ole yksi menetelmä, vaan oikean työkalun valintaa kappaleen koon, geometrian, tarkkuusvaatimuksen ja käyttöympäristön mukaan.

Creaform HandySCAN 3D MAX sopii hyvin suurten osien nopeaan paikan päällä tehtävään skannaukseen. MetraSCAN 3D toimii tarkassa tuotantoympäristön pinta- ja tarkastusmittauksessa. FARO-laser trackerit ovat vahvoilla silloin, kun mitataan kaikkein suurimpia rakenteita, kokoonpanoja ja pitkän mitta-alueen kohteita.

MLT:n vahvuus on siinä, että sama kumppani voi auttaa sekä mittauspalvelussa että oikean laiteratkaisun valinnassa. Olennaista ei ole hankkia mahdollisimman hienoa laitetta, vaan ratkaisu, joka toimii konepajan arjessa ja tukee laadunvarmistusta käytännössä.
